數字城市三維建模

1、數字城市三維建模介紹

随着科技的不斷發展,城市的信息化成為了必然的趨勢,數字城市的不斷完善已經成為城市發展的基礎依據,成為城市信息化建設的目标。數字城市三維模型建設已成為城市信息化的重要部分。

三維建模作為“數字城市”地理空間框架建設工程的一個重要組成部分，模型數據成果能較好從多角度體現城市的立體景觀，較直觀且真實地還原城市風貌，為城市的規劃、建設，以及民衆生活帶來便利。

       三維模型按照精度劃分為三大類：可量測實景三維，分析應用展示三維，一般展示三維。而每類型的精度要求又可拆分為平面精度、高程精度、紋理精度、表現精度四個方面。

可量測精細三維。一般通過地形測量和航空攝影測量、機載Lidar分别獲取地物的各點、線、面的平面和高度空間坐标，再利用航測的立體像對采集地物的高度和頂部結構，結合實地采集紋理，采用建模平台生産模型。一般量測實景三維地理精度一般在分米級，具有技術成熟、精度較高、成本較高、儀器設備可與常規測量工程共用等特點，是目前“數字城市”地理空間框架建設三維建模部分用得較多的方式；

分析應用展示三維。一般通過低分辨率衛星影像（地面分辨率小于0.5米）獲取地物的平面空間位置，通過樓層數結合推斷的層高估算建築等地物高度，再根據實地采集的照片修改地物的細部結構和高度，形成位置、大小、高度相對正确的模型成果。分析應用展示三維的精度一般為米級，有技術要求不高，建模效率高，成本适中的特點，現多用在部分源數據缺乏，投入有限，主要用于展示、一般分析、搜索、定位的“數字城市”建設項目中，為政府和民衆提供較完整，較真實，能跑動，直觀的數據參考；

2、産品功能

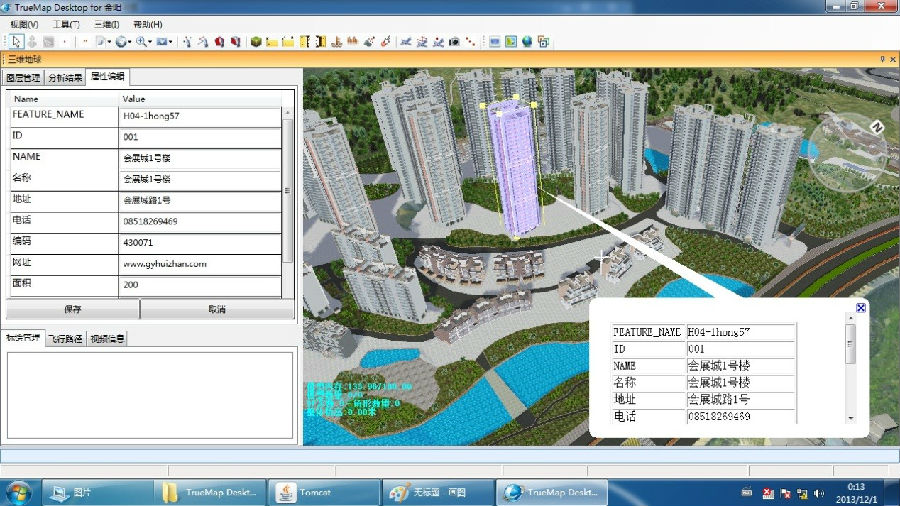

三維數據管理平台是空間信息和服務的可視化交互平台，産品基于統一的架構體系，面向 Web 端和移動端，提供了功能強大、性能優越、展示效果豐富的 SDK 開發包，幫助用戶快速構建網絡富客戶端和輕量級移動端 GIS 應用。可以自定義三維可視化場景，能夠快速地完成海量數據加載、數據浏覽、圖層控制，并且支持插件的自動更新等功能，便于打造三維可視化地理信息客戶端。

平台中建（構）築物、道路、水域等對象在三維可視化的前提下仍然具備可準确量測、編輯、計算、視線分析以及三維視域分析等常用功能，同時，具備專業定制服務功能（根據用戶需求提供不同功能服務）。

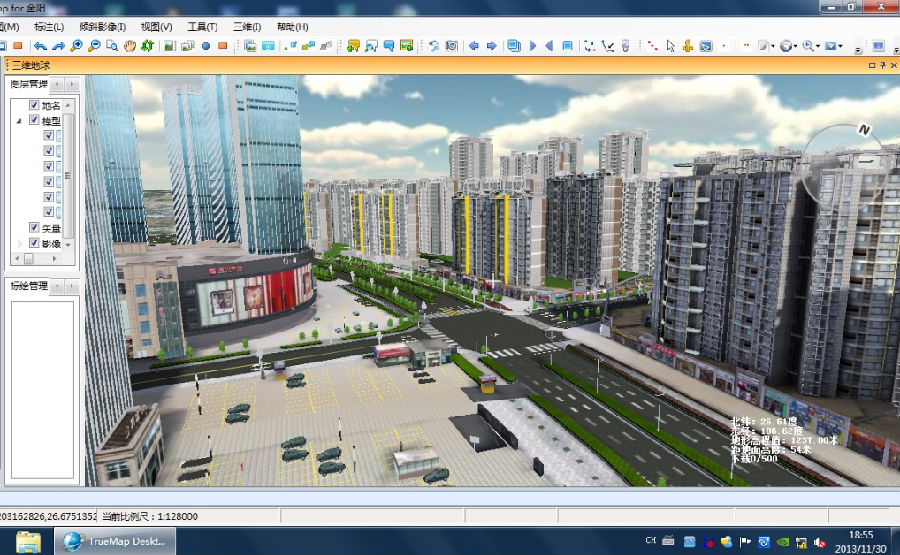

1）場景浏覽：可實現三維場景的縮放、平移、俯仰等漫遊操作，支持選中物體後進行快速定位和繞對象旋轉等操作。

2）圖層風格設置：系統應能提供圖層風格設置功能，如配置符号、顔色、大小、拉伸高度和貼圖等。

3）專題圖配置：系統應支持三維單值、分段以及統計專題圖的設置，通過修改對象屬性來達到動态更改三維顯示效果。

4）場景圖層管理：可設置三維場景中矢量和模型圖層中對象的最大和最小可見距離。

5）飛行管理：提供編輯制作飛行路線以及支持飛行站點各類參數功能，支持通過腳本控制在到達某站點時進行圖層的增删、功能展示等操作。

6）量算分析：系統能提供空間量算、距離量算、高度量算以及面積量算功能。

7）平台提供多種測量功能，包括坐标、長、寬、高、面積、體積、方位角、坡度、轉彎半徑等測量功能。

8）三維空間分析功能: 包括通視分析、視域分析、日照分析、淹沒分析、填挖方計算等功能。

9）平台實現多種測量模式，可以基于實景影像（傾斜影像、街景影像）進行立體測量、基于三維數據進行空間測量、基于平面數據進行平面幾何測量、基于激光點雲數據進行多種空間測量。

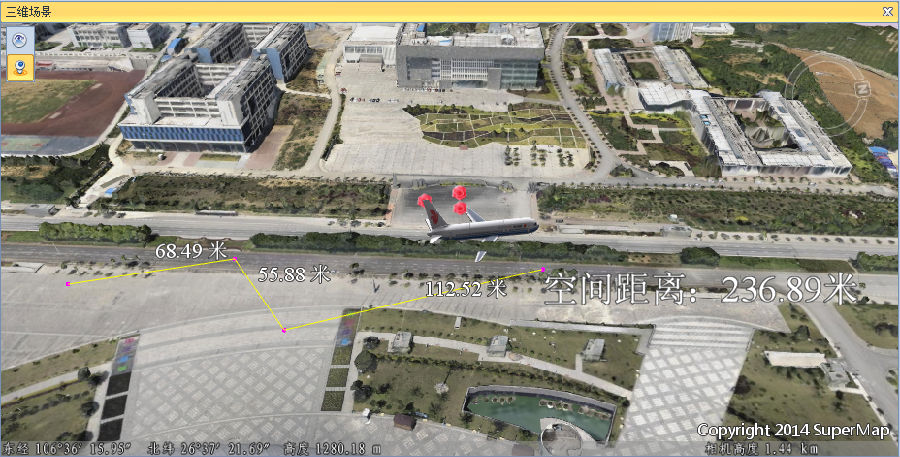

 如上圖 空間距離測量

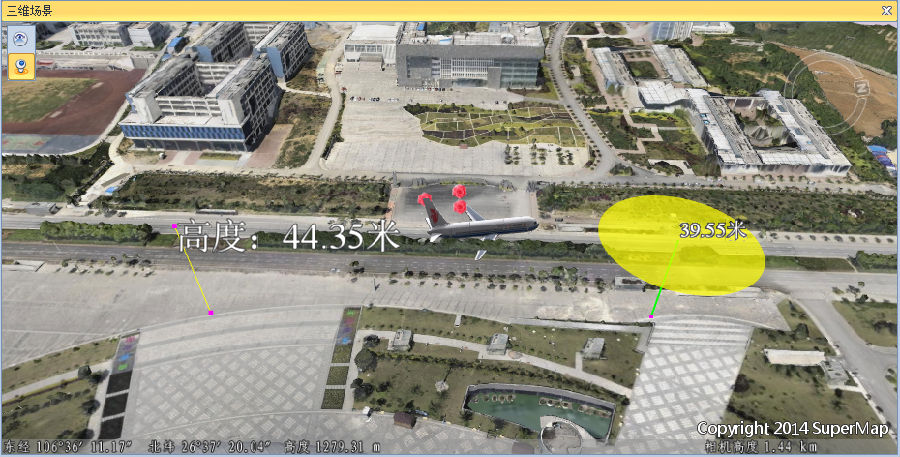

如上圖  高度測量

 如上圖  空間面積測量

3、行業應用

3.1 數字高程模型（DEM）

數字高程模型數據可以由傾斜攝影數據經過內業加工處理後獲得。相比傳統數字高程模型制作方式，在同樣航飛工作量基礎上，利用傾斜攝影測量系統可節省大量外業控制點測量工作，制作1：2000數字高程模型。

3.2 數字正射影像（DOM）

基于傾斜攝影數據，運用相關軟件和已建立的數字高程模型，能快速制作城市1:2000的數字正射影像數據，價格低廉，而且适用于數字正射影像數據的更新。數字正射影像具有現勢性、直觀性、信息性等特點。它可作為背景控制信息，評價其它數據的精度、現實性和完整性，為公共安全和交通管理等應用提供可靠依據。

3.3 大場景三維模型（TIN）

傾斜影像建模軟件--Street Factory 系統通過對獲得的傾斜影像進行幾何處理、多視匹配、三角網構建，提取出典型地物的紋理特征，并對該紋理進行可視化處理，最終得到三角網模型。依托 Pixel Factory 的影像解譯和并行處理能力，Street Factory 僅依靠傾斜影像，無需 LIDAR 等輔助設備，便可以提供逼真的建模場景和智能的處理流程，構建不同層次細節度(LoD)下的三角網模型，依托Street Factory建設出的模型在精度、效率、真實度等方面都有很大的優勢。

3.4  1:2000政務電子地圖

政務電子地圖數據具有多政府部門關注和使用頻率較高、非僅某一業務部門關注的特點，其主要用途是為全市各政府部門的電子政務應用提供一張統一标準的地理底圖。

4、應用案例

在智慧城市實景三維影像數據建設中除了生成傾斜影像與可量測實景三維影像外，還可以生成DEM(數字高程模型)、DOM（數字正射影像）、大面積的TIN（不規則三角網）模型以及1:2000的政務電子地圖等多種數據成果，下面主要介紹以下幾種數據成果：

4.1 上海洋山港工業園區标準精細模型（LOD 3）

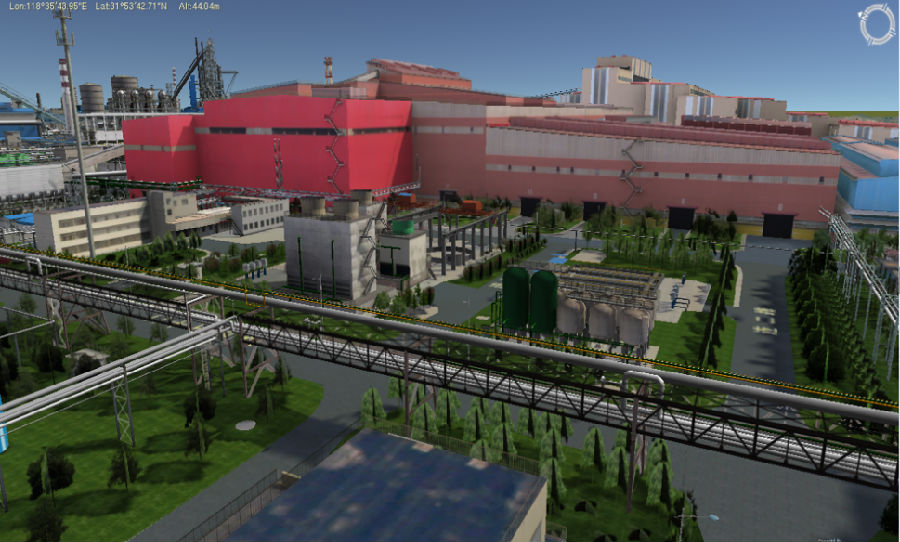

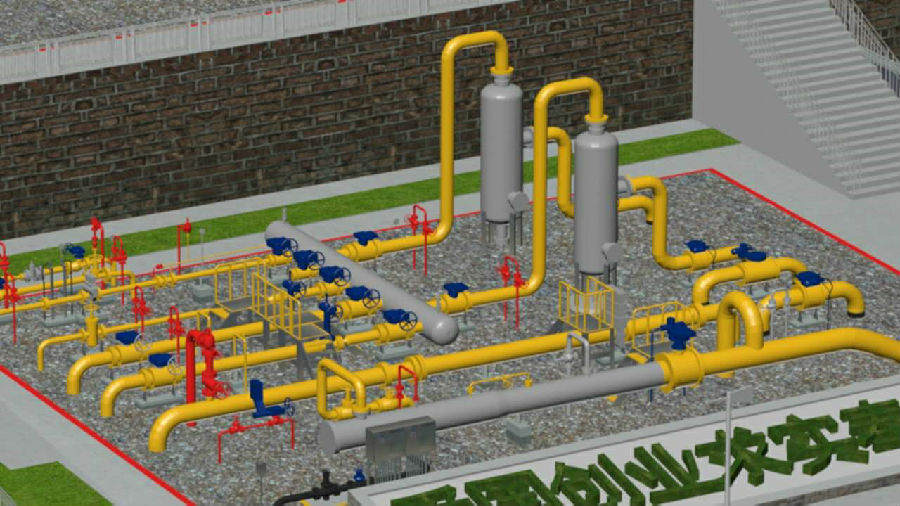

 工廠模型效果圖

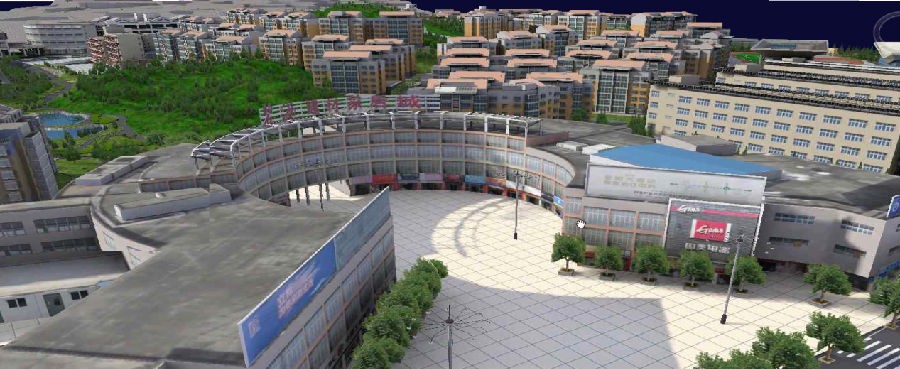

4.2 南通市城市三維建模
